CORTI


Cuchilla niveladora TERRA 304/314

-4 Ruedas



  • Bastidor: tubular de 200 x 200 x 8mm
  • Vertedera: ancho de corte de 3060 mm de 9,5 mm de espesor
  • Despeje: 300mm del suelo
  • Largo de nivelación: 4200 mm desde el enganche al eje
  • Soporte cuchilla: por medio de 2 platos de 25,4 mm
  • Contrapeso: de 700 kg. aproximado . Incluido
  • Angulo de ataque de la vertedera: regulable con 5 bulones en posiciones
  • Cuchillas cambiables: de acero al boro con 7 bulones de grado 12,9 de 5 pies cada una
  • Movimiento de altura: por medio de cilindro hidráulico de 3″. Incluido
  • Movimiento de inclinación vertical: (cúneo) por medio de 2 cilindros de 2 1/2″ incluidos
  • Movimiento de inclinación horizontal: manual, de 7 posiciones de 90° a 45° por medio de 2 pernos traba (modelo 304)
  • Movimiento de inclinación horizontal: hidráulico, por intermedio de 2 cilindros de de 3″ (modelo 314)
  • Trocha: 1660mm
  • Rodado: 4 llantas para neumático 650/700 x 16
  • Peso: 2000 kg. con contrapeso
  • Potencia requerida: 90 a 120 HP

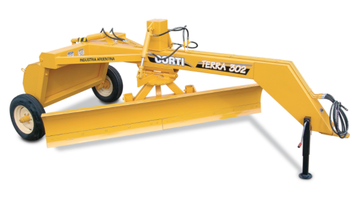

 Cuchilla niveladora TERRA 302/312

   -2 Ruedas



  • Bastidor: tubular de 200x 200 x 8mm
  • Vertedera: ancho de corte de 3060 mm de 9,5 mm de espesor
  • Despeje: 300mm del suelo
  • Largo de nivelación: 5000 mmm desde el enganche al eje
  • Soporte cuchilla: por medio de 2 platos de 25,4 mm
  • Contrapeso: de 700 kg. aproximado . Incluido
  • Angulo de ataque de la vertedera: regulable con bulones en 5 posiciones (modelo 302)
  • Cuchillas cambiables: de acero al boro con 7 bulones de grado 12,9 de 5 pies cada una
  • Movimiento de altura: por medio de cilindro hidráulico de 3″. Incluido
  • Movimiento de inclinación vertical: (cúneo) por medio de 2 cilindros de 2 1/2″ incluidos
  • Movimiento de inclinación horizontal: manual, de 7 posiciones de 90° a 45° por medio de 2 pernos traba (modelo 302)
  • Movimiento de inclinación horizontal: hidráulico, por intermedio de 2 cilindros de de 3″ (modelo 312)
  • Trocha: 1660mm
  • Rodado: 2 llantas para neumático 650/700 x 16
  • Peso: 1700 kg. con contrapeso
  • Potencia requerida: 90 a 120 HP

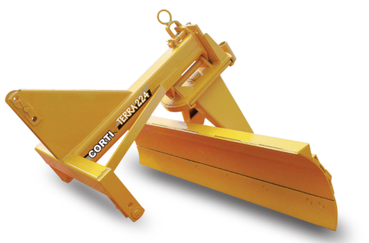

 Cuchilla niveladora TERRA 200



  • Ancho de labor:1.80mts .- 2.20mts. – 2.4mts
  • Altura de vertedera: 500mm
  • Potencia requerida: 50HP
  • Cuchillas cambiables: de acero al boro
  • Vertedera: con registro de 180°
  • Cuchillas: con desplazamiento lateral


 Cuchilla niveladora TERRA 400





  • Bastidor: tubular de 200x 200 x 8mm
  • Vertedera: ancho de corte de 3060 mm de 9,5 mm de espesor
  • Despeje: 300mm del suelo
  • Largo de nivelación: 5000 mmm desde el enganche al eje
  • Soporte cuchilla: por medio de 2 platos de 25,4 mm
  • Contrapeso: de 700 kg. aproximado . Incluido
  • Angulo de ataque de la vertedera: regulable con bulones en 5 posiciones (modelo 302)
  • Cuchillas cambiables: de acero al boro con 7 bulones de grado 12,9 de 5 pies cada una
  • Movimiento de altura: por medio de cilindro hidráulico de 3″. Incluido
  • Movimiento de inclinación vertical: (cúneo) por medio de 2 cilindros de 2 1/2″ incluidos
  • Movimiento de inclinación horizontal: manual, de 7 posiciones de 90° a 45° por medio de 2 pernos traba (modelo 302)
  • Movimiento de inclinación horizontal: hidráulico, por intermedio de 2 cilindros de de 3″ (modelo 312)
  • Trocha: 1660mm
  • Rodado: 2 llantas para neumático 650/700 x 16
  • Peso: 1700 kg. con contrapeso
  • Potencia requerida: 90 a 120 HP

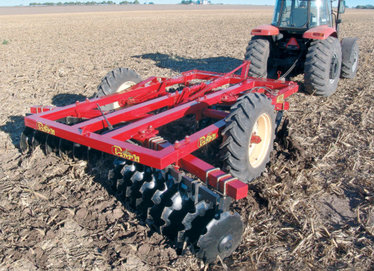

 Rastra desencontrada SERIE 3000





  • Regulación hidráulica del ángulo de trabajo, independiente entre discos delanteros y traseros
  • Regla indicadora ángulo de discos
  • Bloqueo mecánico del ángulo de trabajo de discos delanteros
  • Rueda de transporte y de control de profundidad con doble cilindro hidráulico
  • Regulación mecánica de profundidad de trabajo
  • Conexiones hidráulicas con válvulas limitadoras de presión
  • Luces de señalización reglamentarias
  • Montada sobre 2 llantas 16 x 22,5. (para neumático 500/60-22,5 no incluido)
  • Lanza de tiro regulable en altura
  • Regulación mecánica altura de rolo
  • Discos de 26″
  • Equipada con rolo desterronador helicoidal 0 600 mm, peso aproximado 1.100 kg
  • Bancada de doble rodillo cónico ajustable Nº 30212
  • Romperolo discos delanteros y palas limpiadoras en discos traseros
  • Ancho de transporte plegada 2,50 m
  • Peso aproximado por disco 100 kg

Características estructurales

  • Chasis con viga central de 200 x 300 x 9.52 mm
  • Brazo de discos tubo conformado 100 x 160 x 8 mm
  • Eje de rueda cuadrado de 76 mm
  • Eje de discos acero SAE 4140 0 38,10 mm

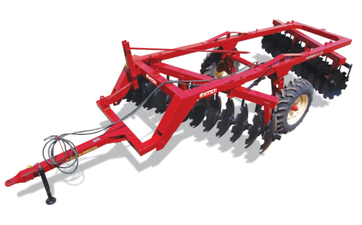

Rastra desencontrada SERIE 2000



  • Chasis: de tubo de 160 x 100mm
  • Levante con 2 cilindros hidráulicos
  • Brazos plegables (180°) x 4 cilindros hidráulicos protegidos
  • Lanza articulada para mejor despeje y nivelación (con gato mecánico)
  • Bancadas de doble rodillos cónicos ajustables con 4 retenes cada una
  • Mazas de las ruedas sobre cojinetes a rodillos cónicos ajustables
  • Montada sobre 4 ruedas para neumáticos 11-L-16 (1000 x 16)
  • Disco de 24″
  • Cuerpos de discos desencontrados con ángulo de corte regulable por medio de cilindros hidráulicos
  • Registro de profundidad por válvula de corte hidráulico
  • Limpiadisco para evitar atoramientos
  • Discos traseros anteriores escalonados y borrasurcos para mejor nivelación
  • Peso aprox. por disco 80/85 kgs
  • Enganche posterior
  • Ruedas con balancín

Versión fija.



24 DISCOS

  • Cantidad de bancadas: 8
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 2,45 mts
  • Ancho de traslado: 3,30 mts
  • Peso total apróx (kg): 2.400
  • Potencia requerida HP: 75/80

28 DISCOS

  • Cantidad de bancadas: 8
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 2,90 mts
  • Ancho de traslado: 3,75 mts
  • Peso total apróx (kg): 2.650
  • Potencia requerida HP: 80/90



32 DISCOS

  • Cantidad de bancadas: 10
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 3,35 mts
  • Ancho de traslado: 4,20 mts
  • Peso total apróx (kg): 2.900
  • Potencia requerida HP: 90/100



36 DISCOS

  • Cantidad de bancadas: 10
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 3,85 mts
  • Ancho de traslado: 4,65 mts
  • Peso total apróx (kg): 3.100
  • Potencia requerida HP: 100/110



40 DISCOS

  • Cantidad de bancadas: 12
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 4,35 mts
  • Ancho de traslado: 5,10 mts
  • Peso total apróx (kg): 3.300
  • Potencia requerida HP: 110/120



44 DISCOS

  • Cantidad de bancadas: 12
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 4,80 mts
  • Ancho de traslado: 5,60 mts
  • Peso total apróx (kg): 3.600
  • Potencia requerida HP: 120/130



Versión plegable.



48 DISCOS

  • Cantidad de bancadas: 18
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 5,30 mts
  • Ancho de traslado: 4,20 mts
  • Peso total apróx (kg): 3.950
  • Potencia requerida HP: 140/150



52 DISCOS

  • Cantidad de bancadas: 18
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 5,80 mts
  • Ancho de traslado: 4,20 mts
  • Peso total apróx (kg): 4.250
  • Potencia requerida HP: 150/160



56 DISCOS

  • Cantidad de bancadas: 18
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 6,20 mts
  • Ancho de traslado: 4,20 mts
  • Peso total apróx (kg): 4.500
  • Potencia requerida HP: 160/170



60 DISCOS

  • Cantidad de bancadas: 18
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 6,60 mts
  • Ancho de traslado: 4,20 mts
  • Peso total apróx (kg): 4.800
  • Potencia requerida HP: 170/180









 Rastra desencontrada GALLO NEGRO



  • Lanza articulada para mejor despeje y nivelación
  • Bancadas de doble rodillos cónicos ajustables y 4 retenes cada una
  • Mazas de las ruedas sobre cojinetes a rodillos cónicos ajustables
  • Montada sobre 4 ruedas para neumáticos 700/750 x 16
  • Diámetro de los discos 24″
  • Cuerpos delanteros y traseros desencontrados con ángulo de trabajo regulable
  • Registro de profundidad con tope por tornillo sin fin
  • Rompe rolos para evitar atoramientos
  • Discos exteriores y traseros escalonados y borrasurcos para mejor nivelación
  • Enganche posterior

Versión fija

24 DISCOS

  • Cantidad de bancadas: 8
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 2,45 mts
  • Peso total apróx (kg): 2.060
  • Potencia requerida HP: 75/80



28 DISCOS

  • Cantidad de bancadas: 8
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 2,90 mts
  • Peso total apróx (kg): 2.120
  • Potencia requerida HP: 80/90



32 DISCO

  • Cantidad de bancadas: 10
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 3,35 mts
  • Peso total apróx (kg): 2.200
  • Potencia requerida HP: 90/100



36 DISCOS

  • Cantidad de bancadas: 10
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 3,85 mts
  • Peso total apróx (kg): 2.350
  • Potencia requerida HP: 100/110



40 DISCOS

  • Cantidad de bancadas: 12
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 4,35 mts
  • Peso total apróx (kg): 2.480
  • Potencia requerida HP: 110/120



44 DISCOS

  • Cantidad de bancadas: 12
  • Rodillos de las bancadas: 30211
  • Ejes ensamble de los discos: Redonda 1 1/2"
  • Distancia entre discos: 230 mm
  • Ancho de trabajo: 4,80 mts
  • Peso total apróx (kg): 2.650
  • Potencia requerida HP: 120/130





Rastra desencontrada K90



  • Chasis de tubo conformado de 110 x 120 mm
  • De 28, 32, 36,40 y 44 discos (sin cilindros ni mangueras)
  • De 48, 52 y 56 discos: Con cilindro central de 5″ incorporado y los 4 brazos plegables por cilindros hidráulicos, también incluidos
  • Brazos: de tubo conformado de 110 x 120 mm
  • Lanza: Articulada para mejor despegue y nivelación
  • Rótulas en el registro de unión de los ejes
  • Montada sobre llantas para neumáticos 11L-16 o 750-16
  • Bancadas de doble rodillos cónicos ajustables y 4 retenes cada una
  • Mazas de las ruedas sobre cojinetes a rodillos cónicos ajustables
  • Montada sobre 4 ruedas para neumáticos 750 x 16
  • Discos lisos de 26″ (opcional: Discos de 26″ dentados)
  • Cuerpos delanteros y traseros desencontrados con ángulo de trabajo regulable
  • Registro de profundidad con tope por tornillo sin fin
  • Rompe rolos para evitar atoramientos
  • Discos exteriores traseros escalonados y borrasurcos para mejor nivelación
  • Enganche trasero

Versiones

28 DISCOS

  • Cantidad de bancadas: 8
  • Rodillos de las bancadas: 32212
  • Ejes ensamble de los discos: Redondo1 5/8"
  • Distancia entre discos: 230mm
  • Ancho de trabajo: 2,90mts
  • Peso total aprox (kg): 2.600kg
  • Potencia requerida: 100/110 Hp



32 DISCOS

  • Cantidad de bancadas: 10
  • Rodillos de las bancadas: 32212
  • Ejes ensamble de los discos: Redondo1 5/8"
  • Distancia entre discos: 230mm
  • Ancho de trabajo: 3,30mts
  • Peso total aprox (kg): 2.830kg
  • Potencia requerida: 110/120 Hp



36 DISCOS

  • Cantidad de bancadas: 12
  • Rodillos de las bancadas: 32212
  • Ejes ensamble de los discos: Redondo1 5/8"
  • Distancia entre discos: 230mm
  • Ancho de trabajo: 3,90mts
  • Peso total aprox (kg): 3.050kg
  • Potencia requerida: 125/140 Hp



40 DISCOS

  • Cantidad de bancadas: 12
  • Rodillos de las bancadas: 32212
  • Ejes ensamble de los discos: Redondo1 5/8"
  • Distancia entre discos: 230mm
  • Ancho de trabajo: 4,40mts
  • Peso total aprox (kg): 3.220kg
  • Potencia requerida: 140/150 Hp



44 DISCOS

  • Cantidad de bancadas: 12
  • Rodillos de las bancadas: 32212
  • Ejes ensamble de los discos: Redondo1 5/8"
  • Distancia entre discos: 230mm
  • Ancho de trabajo: 4,80mts
  • Peso total aprox (kg): 3.400kg
  • Potencia requerida: 150/160 Hp



48 DISCOS

  • Cantidad discos plegadas: 32
  • Cantidad de bancadas: 18
  • Rodillos de las bancadas: 32212
  • Ejes ensamble de los discos: Redondo1 5/8"
  • Distancia entre discos: 230mm
  • Ancho de trabajo: 5,30mts
  • Peso total aprox (kg): 4.100kg
  • Potencia requerida: 160/170 Hp



52 DISCOS

  • Cantidad discos plegadas: 32
  • Cantidad de bancadas: 18
  • Rodillos de las bancadas: 32212
  • Ejes ensamble de los discos: Redondo1 5/8"
  • Distancia entre discos: 230mm
  • Ancho de trabajo: 5,80mts
  • Peso total aprox (kg): 4.270kg
  • Potencia requerida: 170/180 Hp



56 DISCOS

  • Cantidad discos plegadas: 32
  • Cantidad de bancadas: 18
  • Rodillos de las bancadas: 32212
  • Ejes ensamble de los discos: Redondo1 5/8"
  • Distancia entre discos: 230mm
  • Ancho de trabajo: 6,20mts
  • Peso total aprox (kg): 4.450kg
  • Potencia requerida: 180/190 Hp







 Rastra desencontrada K130



  • Chasis: de hierro U de 140mm
  • Levante con 2 cilindros hidráulicos de 3 1/2″
  • Lanza articulada para mejore despeje y nivelación
  • Rótulas en lanza y en el registro de unión de los ejes
  • Bancadas de doble rodillos cónicos ajustables y 4 retenes cada una
  • Mazas de las ruedas sobre cojinetes de doble rodillos cónicos ajustables
  • Montada sobre 2 ruedas para neumáticos 12.4 x 28″ (tipo tractor)
  • Discos dentados de 26″
  • Cuerpos delanteros y traseros desencontrados, con ángulo de trabajo regulable por medio de rosca con crique
  • Registro de profundidad por válvula de corte hidráulico
  • Rompe rolos para evitar atoramientos
  • Discos exteriores traseros escalonados para mejor nivelación
  • Enganche posterior

28 DISCOS

  • Cantidad de bancadas: 10
  • Rodillos de las bancadas: 29685/29620
  • Eje ensamble de los discos: Redondo 1 3/4"
  • Distancia entre discos: 250 mm
  • Ancho de trabajo: 3.20 mts
  • Peso total en discos: 3.750
  • Potencia requerida: 120/140 Hp



32 DISCOS

  • Cantidad de bancadas: 12
  • Rodillos de las bancadas: 29685/29620
  • Eje ensamble de los discos: Redondo 1 3/4"
  • Distancia entre discos: 250 mm
  • Ancho de trabajo: 3.60 mts
  • Peso total en discos: 3.940
  • Potencia requerida: 140/160 Hp



36 DISCOS

  • Cantidad de bancadas: 12
  • Rodillos de las bancadas: 29685/29620
  • Eje ensamble de los discos: Redondo 1 3/4"
  • Distancia entre discos: 250 mm
  • Ancho de trabajo: 4.10 mts
  • Peso total en discos: 4.120
  • Potencia requerida: 180/180 Hp


 Rastra de tiro excéntrico CAMINERA K90



  • Chasis: de tubo conformado de 110 x 120mm
  • Ejes: Redondos de ensamble de discos de 1 5/8 (42mm) Acero SAE 4140
  • Discos: De acero al boro
  • Brazos: De tubo conformado de 110 x 120 mm
  • Peso aproximado por discos: de 80 a 100 kg
  • Lanza: Articulada para mejor nivelación (con gato mecánico)
  • Bancada: En baño de aceite
  • Montada sobre llantas para neumáticos 900 x 20
  • Discos borra surcos
  • Raspa discos
  • Distancia entre discos 230mm
  • Enganche trasero
  • Chasis angosto: de 20 a 28 discos
  • Chasis ancho: de 32 a 40 discos


Rastra de tiro excéntrico CAMINERA K120



  • Chasis: de tubo conformado de 110 x 120mm
  • Ejes: Redondos de ensamble de discos de 1 5/8 (42mm) Acero SAE 4140
  • Discos: De acero al boro
  • Brazos: De tubo conformado de 110 x 120 mm
  • Peso aproximado por discos: de 80 a 100 kg
  • Lanza: Articulada para mejor nivelación (con gato mecánico)
  • Bancada: En baño de aceite
  • Montada sobre llantas para neumáticos 900 x 20
  • Discos borra surcos
  • Raspa discos
  • Distancia entre discos 230mm
  • Enganche trasero
  • Chasis angosto: de 20 a 28 discos
  • Chasis ancho: de 32 a 40 discos


 Descompactador de suelo SAV

  • Chasis tubular de 180 x 180mm
  • Barra Porta Herramienta tubular de 100mm x 100mm
  • Montado sobre llantas para neumáticos 11-L-16 (1000 x 16)
  • Vástagos rígidos de 125 x 19 mm de acero al boro
  • Cuchillas lisas de 20″ con protección a resortes
  • Profundidad máxima entre 400 y 450 mm
  • Rolos con aletas montado sobre rulemanes autocentrante, altura regulable para sellado de suelos
  • Descompactador de suelos, sin modificar el perfil
  • Excelente preparación de lotes para siembra directa
  • Recuperación de praderas
  • Muy baja incorporación de rastrojo

Chasis angosto



Trocha 2.80 mts. Ancho de transporte: 3,65mts

  • De 2 vástagos – Separación 1mt
  • De 3 vástagos – Separación 1mt
  • De 4 vástagos – Separación 0.70 mt
  • De 5 vástagos – Separación 0.52 mt



Chasis ancho



Trocha 3.40 mts. Ancho de transporte: 4,25mts

  • De 4 vástagos – Separación 1 mt
  • De 5 vástagos – Separación 0.70 mt
  • De 6 vástagos – Separación 0.60 mt
  • De 7 vástagos – Separación 0.52 mt







BANCADAS EN BAÑO DE ACEITE



  • Producida con alta tecnología
  • Vida útil prolongada
  • Mantención reducida

El desempeño y durabilidad de las bancadas depende básicamente de 2 requisitos:

  • Soportar grandes cargas en el sentido radial y axial
  • Impedir la entrada de partículas abrasivas en su interior para evitar la contaminación y el desgaste prematuro

Para atender el primer requisito se utilizan rodamientos cónicos, que son los únicos indicados para implementos agrícolas de preparación de suelos porque absorben carga en dos sentidos.



Para el segundo requisito destacamos el uso de doble retén para cada lado de rodamiento. Estas bancadas utilizan aceite como lubricante sin contaminación de materiales abrasivos. La necesidad de lubricación periódica es prácticamente nula.









 BANCADAS EN BAÑO DE GRASA



  • Producida con alta tecnología
  • Mantenimiento reducido debido a su sistema de doble retén

Se disponen aproximadamente 1500 modelos en producción habitual, con características de trabajo liviano-medio-pesado y extra pesado, con interiores para ejes que van de 25mm a 63mm.
